作業を進める

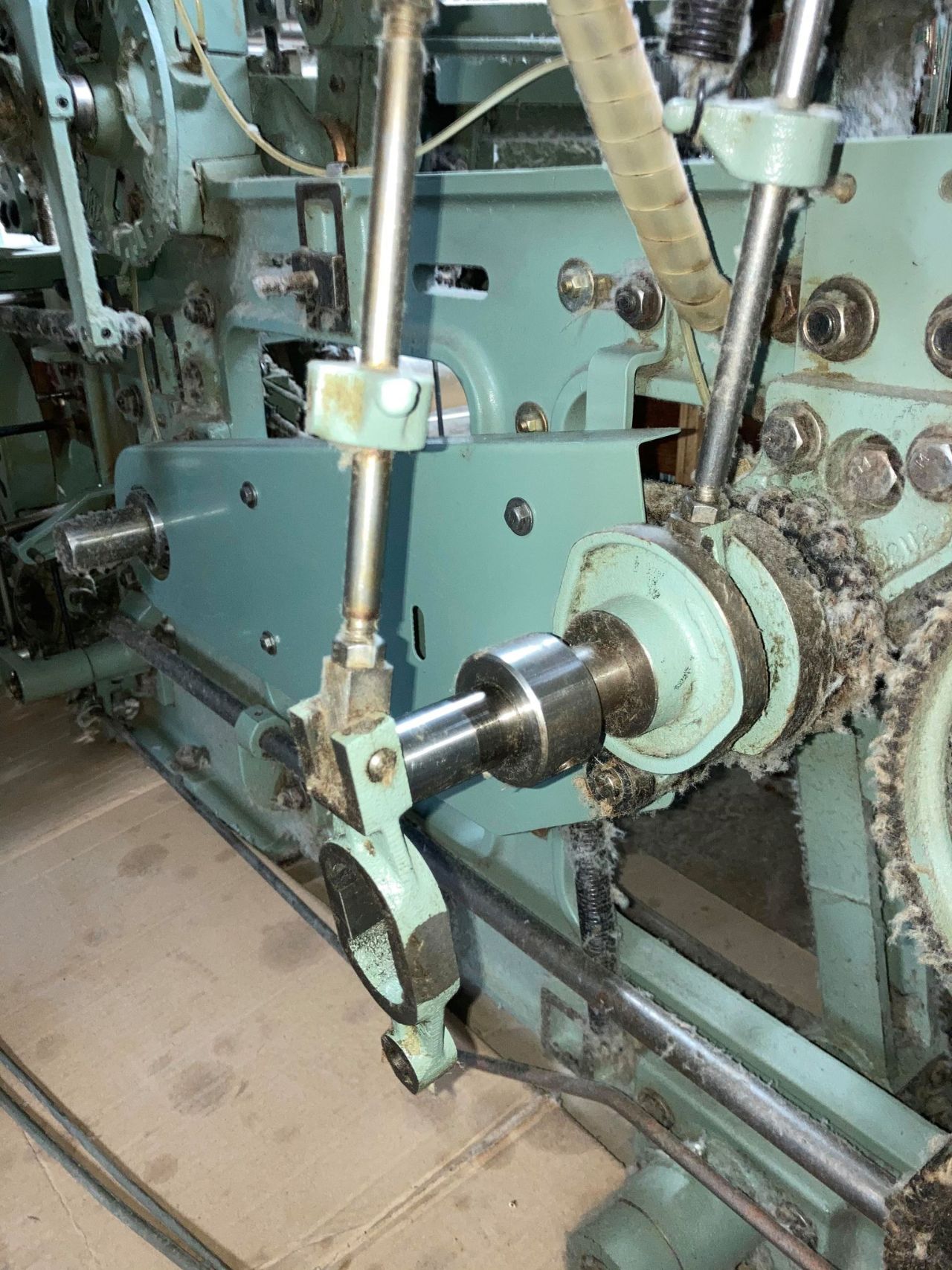

先日のここから



連動シャフト（上下運動）　→　カムを取付けるが

密着させると、ゴリゴリ擦れるので０．数ｍｍ程の隙間を空けておく

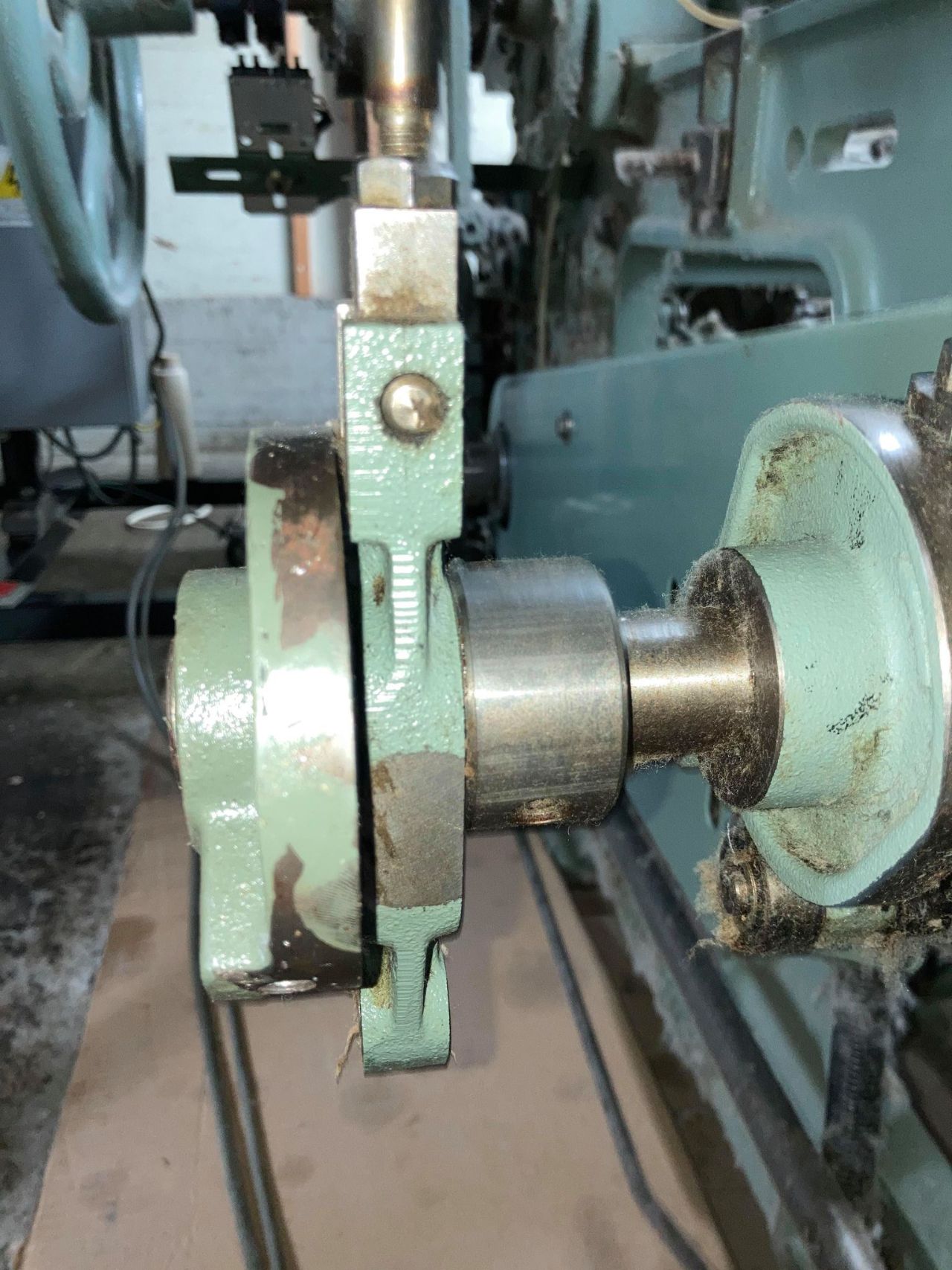

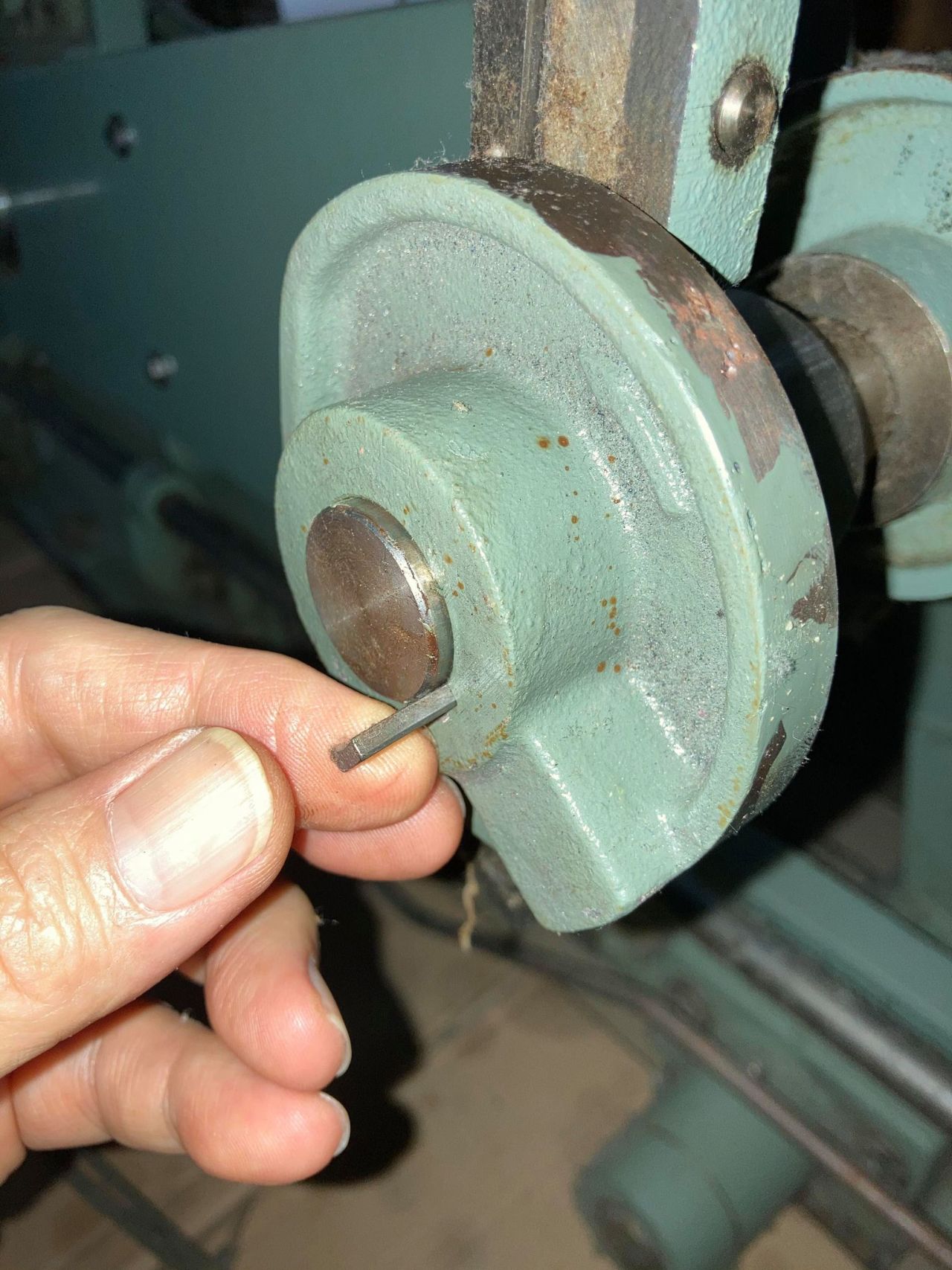

圧着プレート？（呼称知らん）を叩き込み

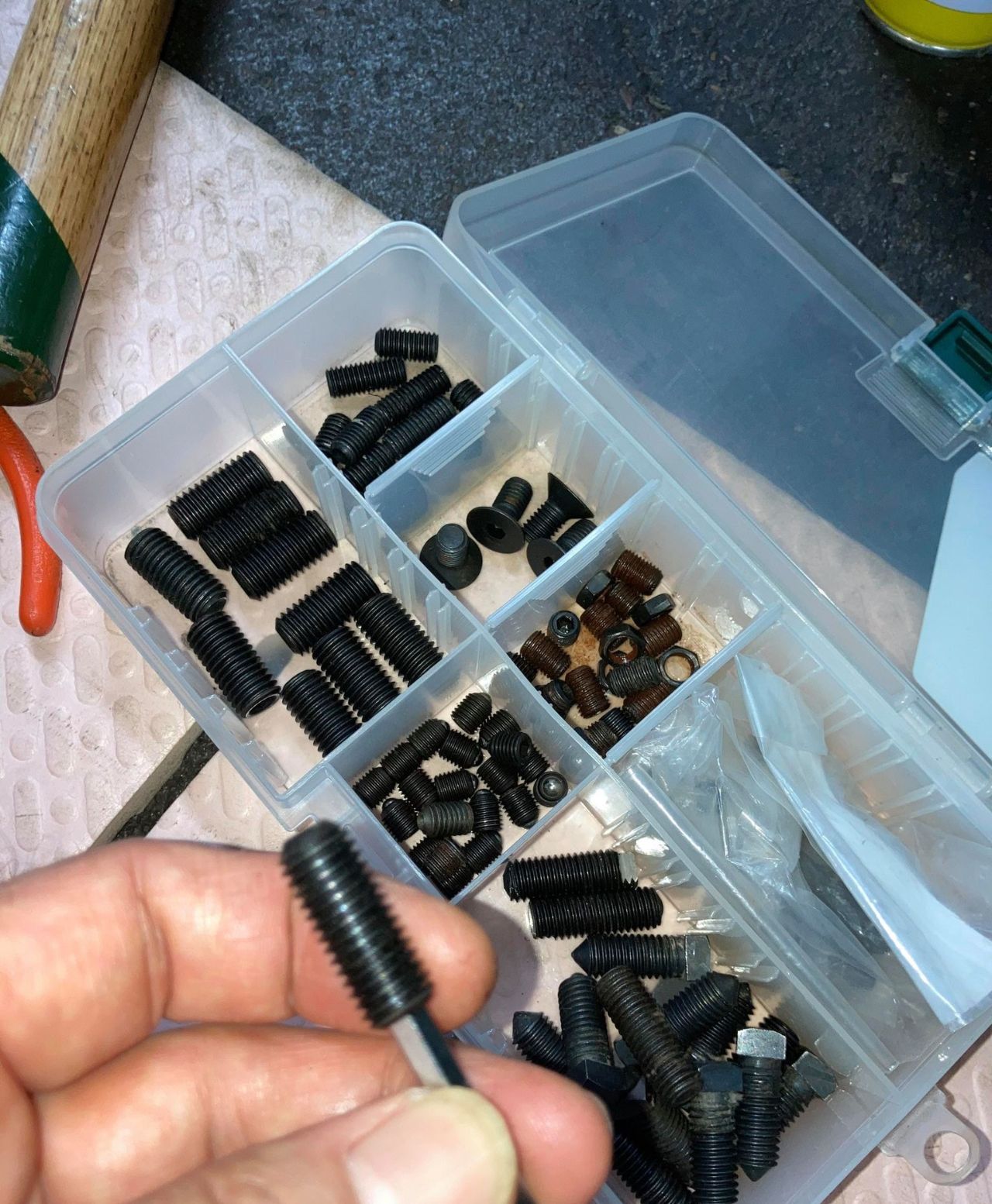

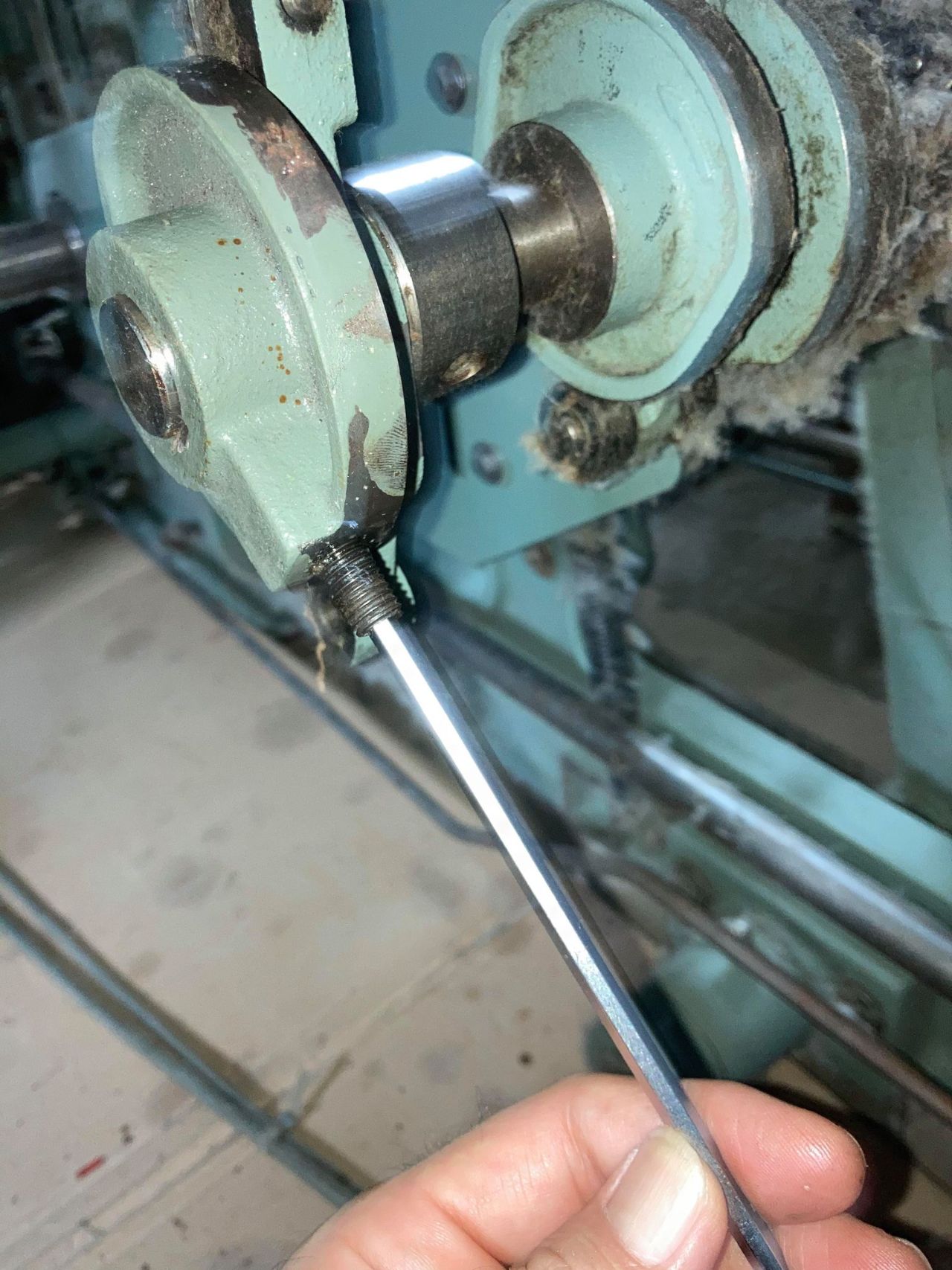

虫ネジを



押し込み、大凡の位置で仮留めする

（連続稼働の時に、タイミングの微調整を行う）

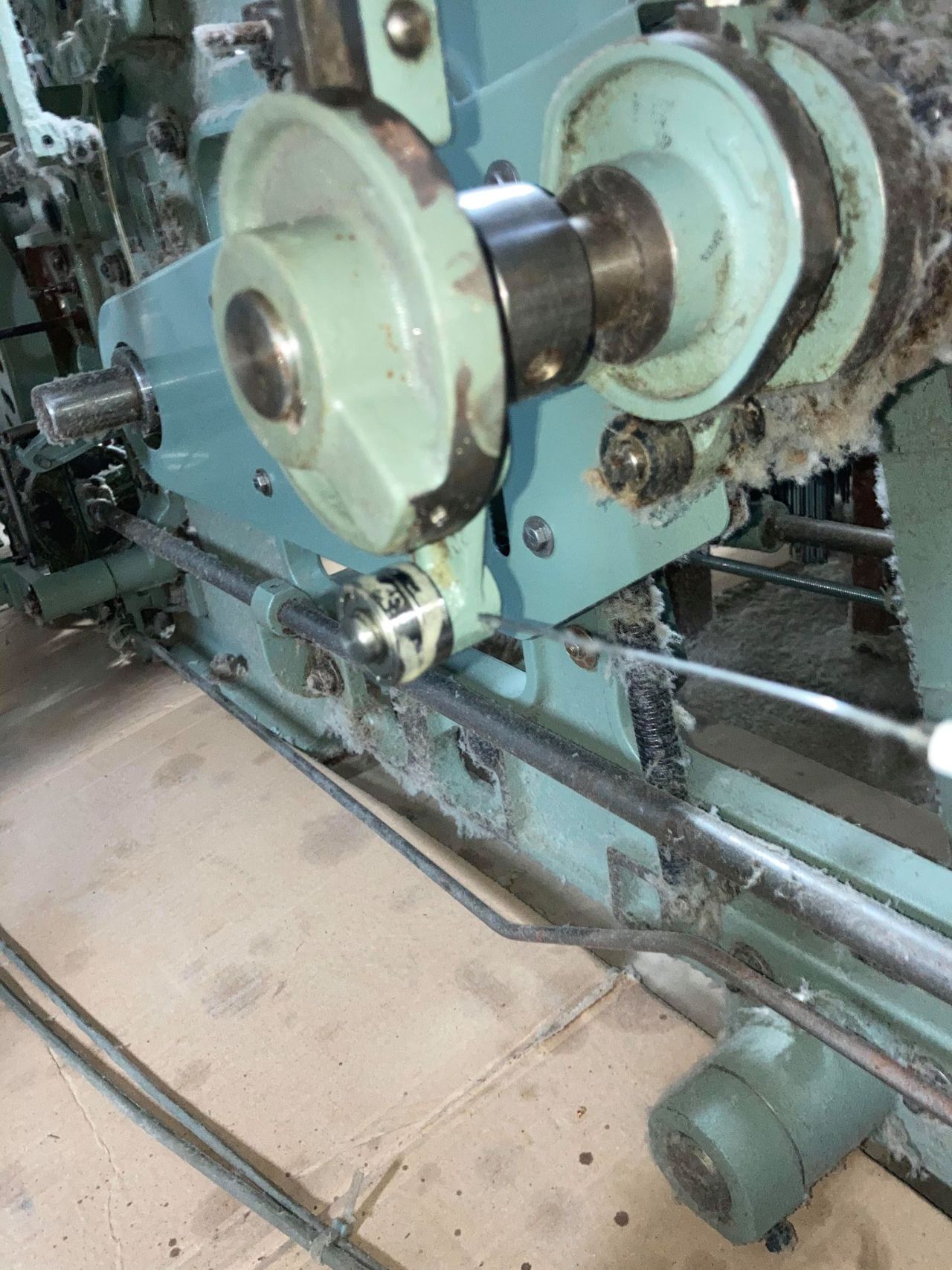

リニューアルされたカムボールを取付け



引きバネで引っ張り

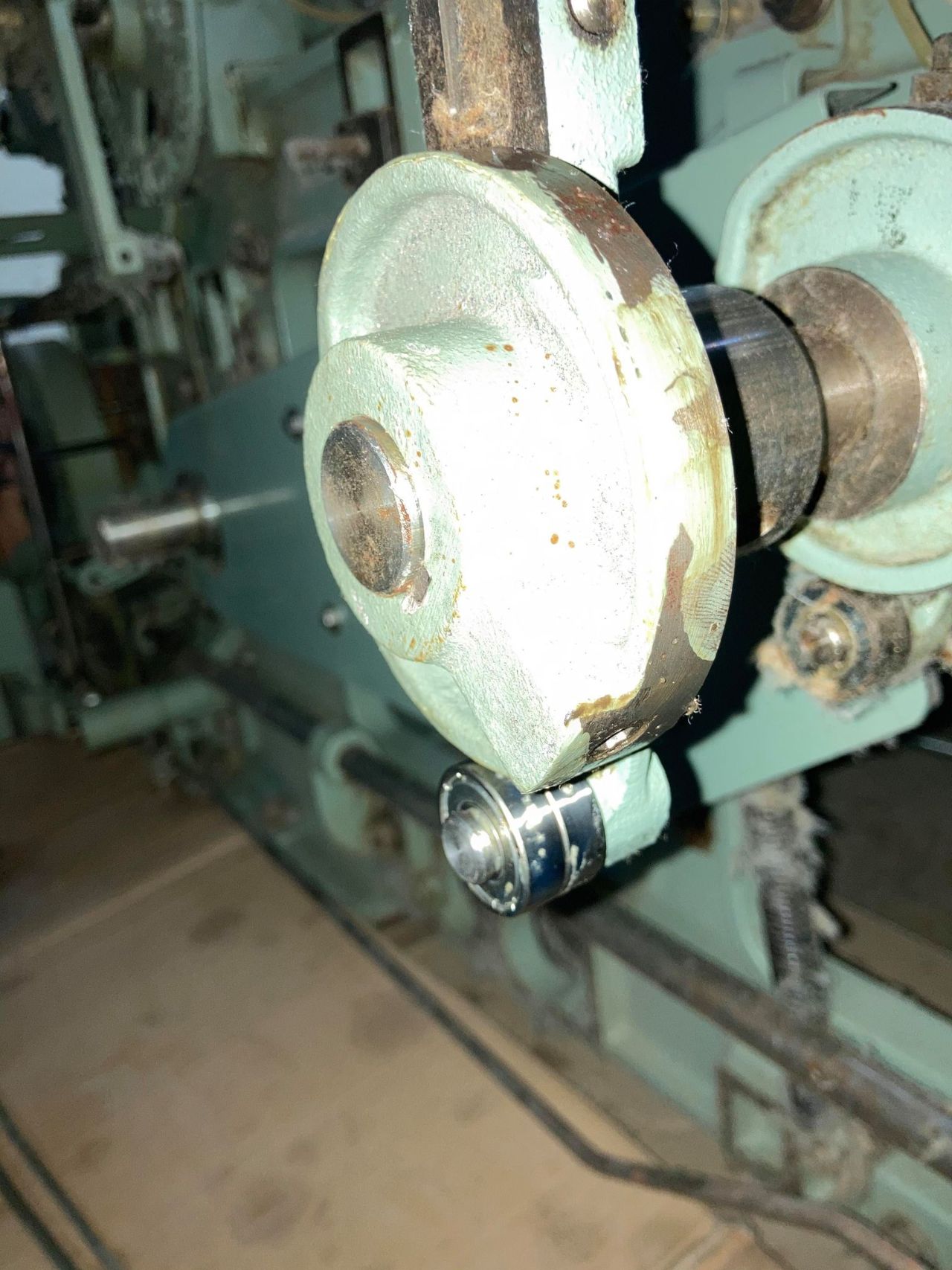

セット完了！



エエんちゃう？

OKD式・マイチェンモデル



本稼働させながら様子をみて

良ければ順次、交換していくとする

画面右側に見えるカッタータイミングのカムボールも気になるしネ



作業工程の中で気付いた・・・

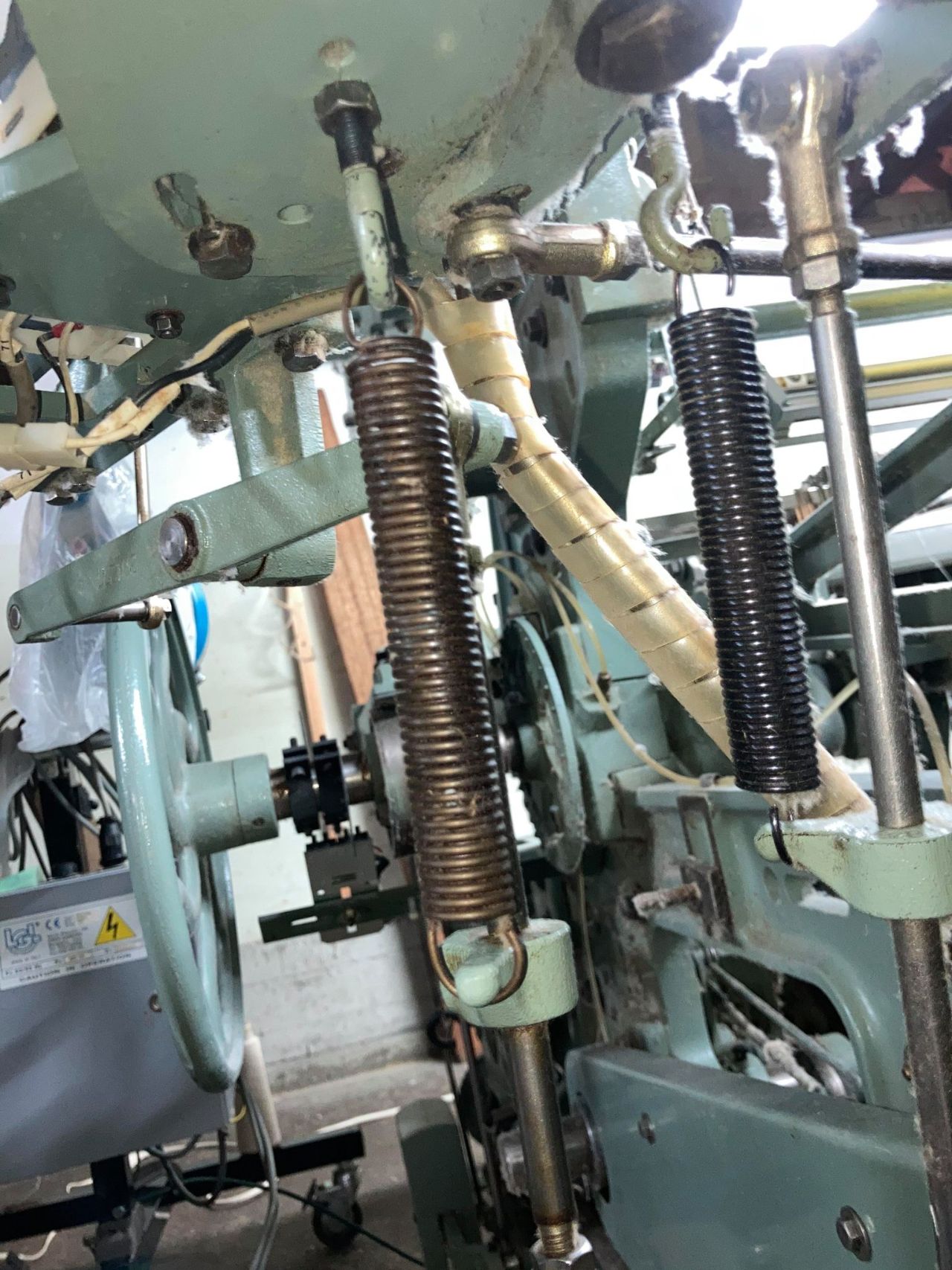

引きバネを部品取りしてたのを忘れ、まんま放置状態

今回は、糸道ブレーキを使用してない別の織機から取ってきた

忘れないうちに

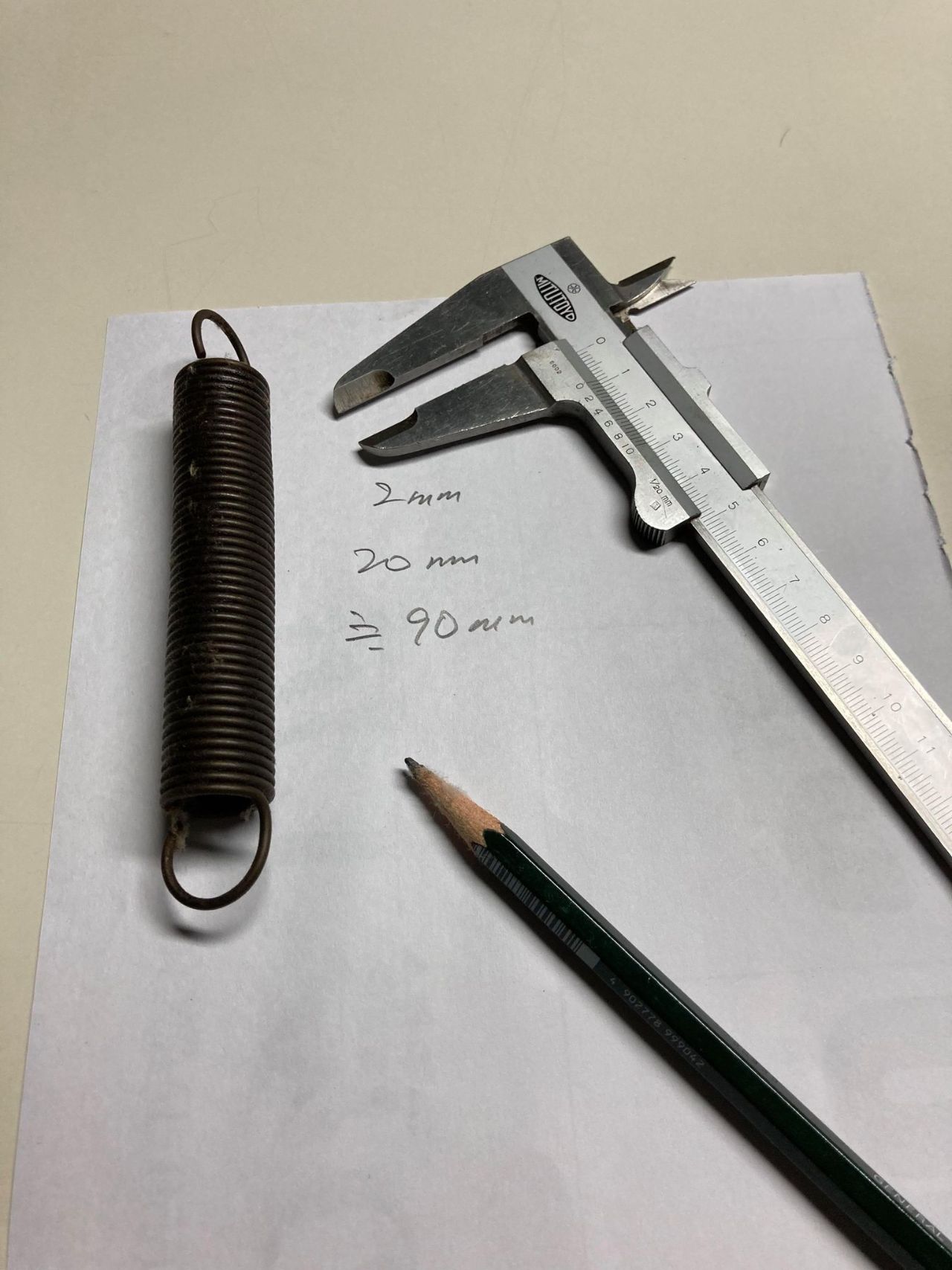

採寸して

（自由長は、フック部分を入れてなかったので実際は　128㎜）

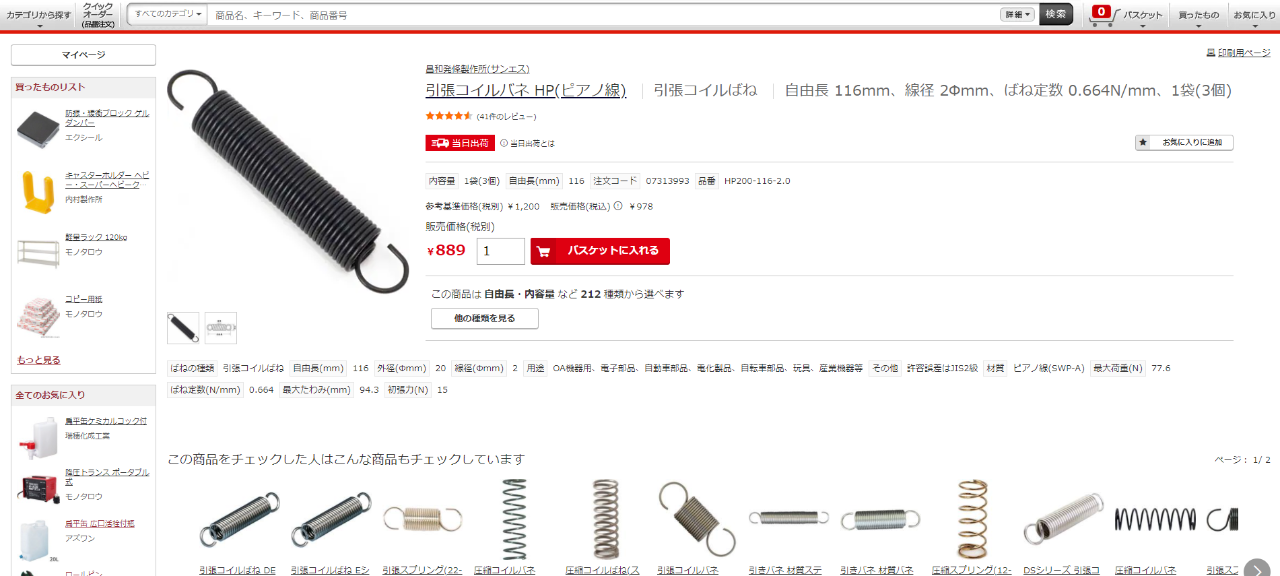

モノ〇ロウへGo～です

これまたドンピシャ・サイズが無いので

自由長116ｍｍの近いところで良しとする

（取付位置で調整できる）



これから先

（うちとしては）

織機の更新で大枚をはたく事は、この先数十年～無いだろう

その代わり、織機のカスタムUPに小～中枚を

その為にも、今の内からトライ＆エラーを実践していかないと



アレンジ・チャレンジ　が今後の座右の銘となる！？
