使用頻度<少>
でも、こんな時便利である!
ハタヤーのデア〇スティーニみたいになっているが
少しずつ前進し、今回は・・・

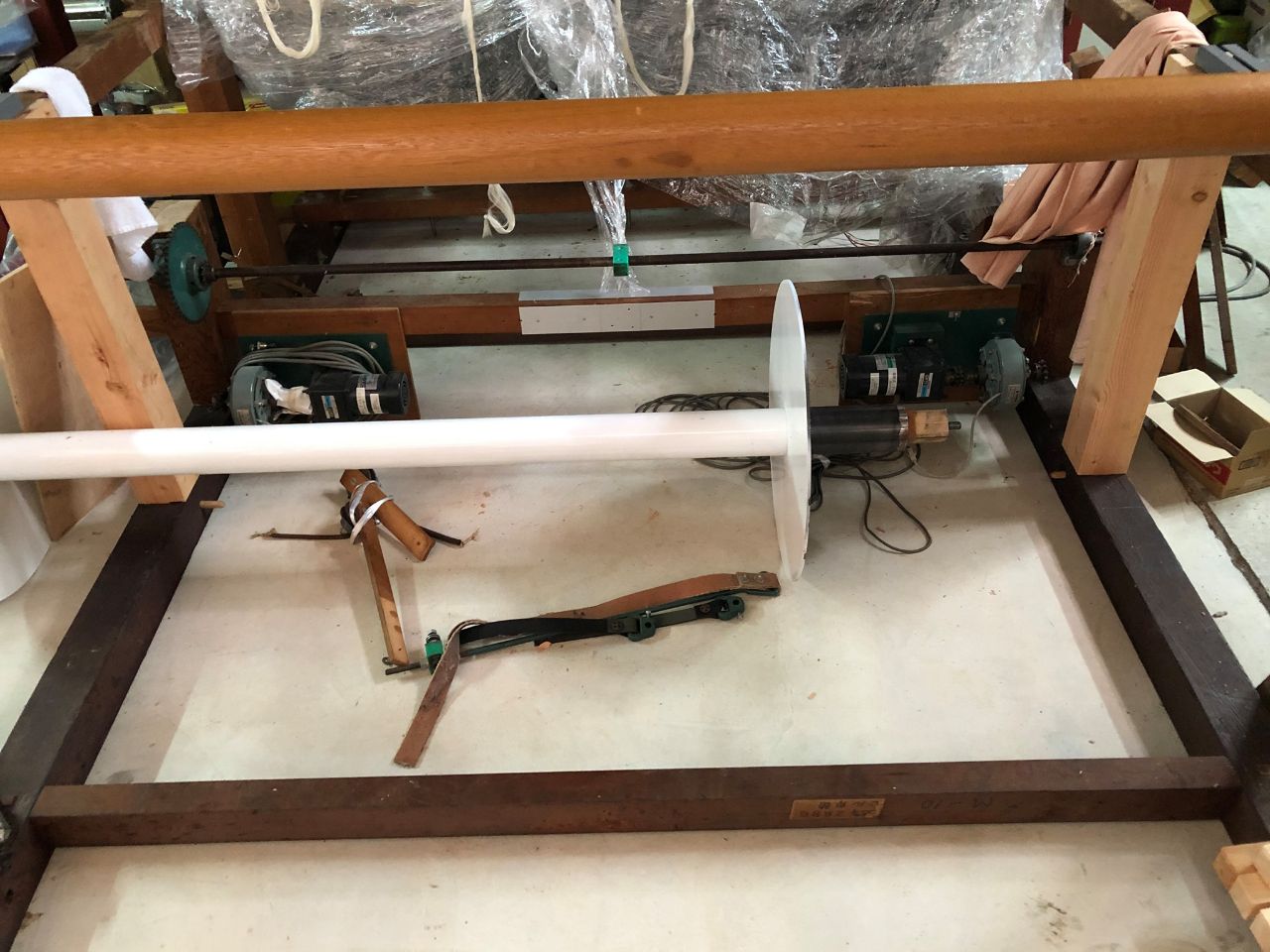

ビーム(タテ糸)装填部分の製作

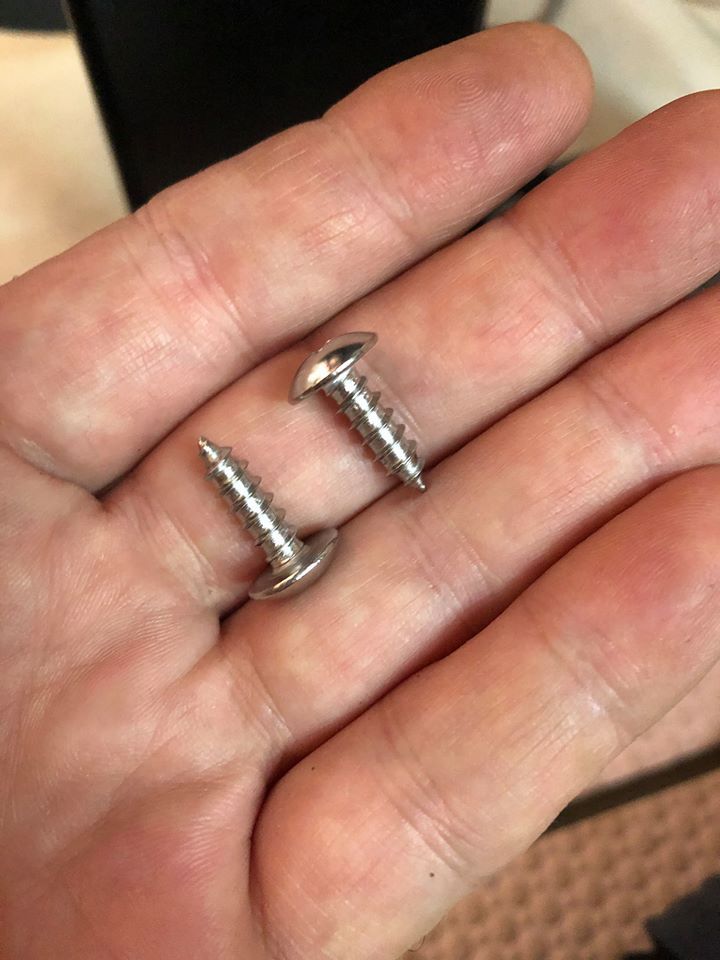

対木材用のガチ固定ビス
位置を固定するためのビスを用意して・・・

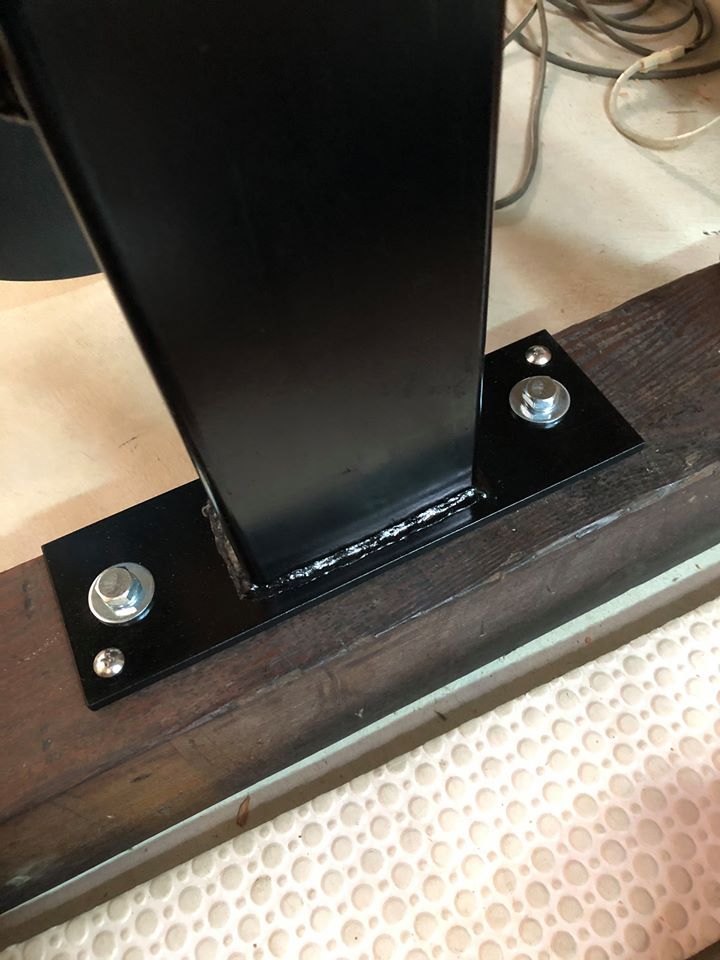

左右の位置にOKDオリジナルのビームパイプ用の
ホルダーを拵えて
大凡の位置を計って仮止めする
ビスは10㎜、ホルダー(ビーム受け)の固定穴は15㎜
左右同寸の所に仮止めし
ビームを載せて手回しスムーズに回るとこで・・・

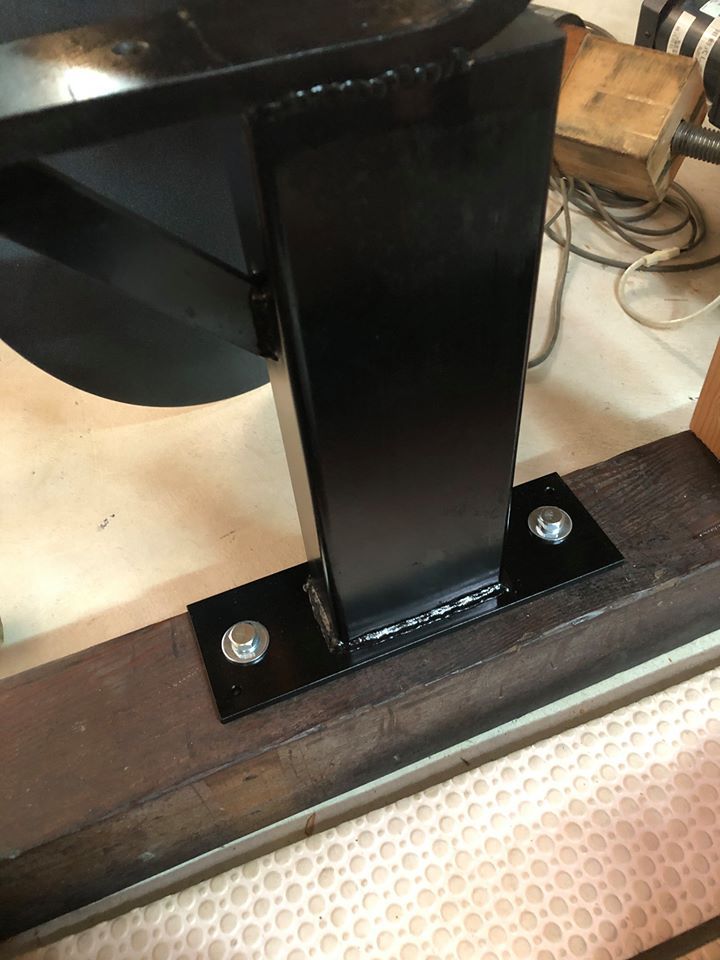

位置決めの固定ビスを打込む
ベースが木製が故に多少の歪み等があり
㎜単位で位置を決めていてもレベルが出ないので
ここは矢張り、
鉄部材の精度に従ってソレに順応させるのがコツである
なので
ビス径と固定穴の寸法に余裕を持たせて・・・が、ポイントになる
勿の論
フック固定した時にも・・・
㎜単位以下の隙間(あそび)をもたせながら
引っ掛かりなくスムーズに回るのか?の確認もして
ここの微調整が
タテ糸張力の安定に繋がるので
時間は掛っても、手抜きは禁物なのである
ハタヤーのデアゴ〇ティーニを購入された時には
ココがポイント(の一つ)なので
注意して取付ける事をお勧めする!
